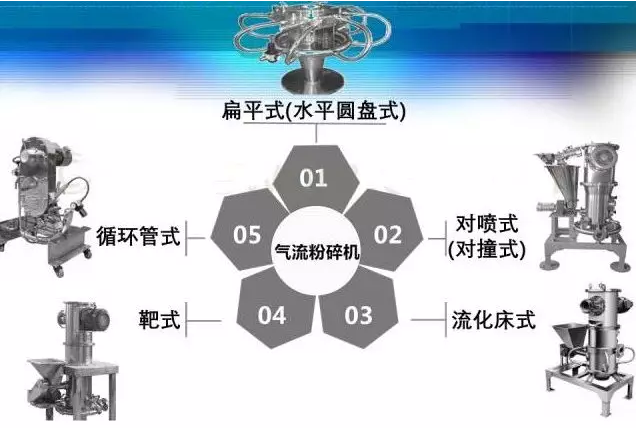

工业上应用的气流粉碎机有五种类型：扁平式、循环管式、靶式、对冲式、流化床式。

（1）扁平式气流粉碎机

扁平式气流粉碎机由粉碎室、气流分配室、捕集器三部分组成。

扁平式气流粉碎机工作原理示意图

设备优势：

自分级功能

无机械转动部件

产品粒度分布可通过调整参数控制在很窄的范围内

对产品污染少

还可以采用过热蒸气作为粉碎介质，粘度低、不带静电，可减少粉碎后物料的二次内聚现象。

（2）循环管式气流粉碎机

循环管式气流磨，又称为立式环形喷射式气流磨，也具有内分级作用。粉碎腔为一垂直O形循环通路，喷嘴置于粉碎腔底部。可分为等圆截面和变截面循环管式气流磨。其中用得最多的是JOM系列（也称O型）变截面循环管式气流磨。

QON循环式气流粉碎机工作原理示意图

（3）靶式气流粉碎机

靶式气流粉碎机是最早也是能量利用率较高的一种气流粉碎方式。物料在喷管中，与输入气流相混合并得到加速，混合气流经喷嘴射出后，冲击到前方设置的冲击靶上获得粉碎。由于靶的硬度一般都较大，所以这种撞击方式的粉碎强度较大，能够加工具有一定弹性而较难粉碎的物料，但刚性靶在碰撞过程中很容易磨损，需要使用一些耐磨的材料或者对靶进行特殊的处理来减小磨损。

（4）对冲式气流粉碎机

对冲式气流粉碎机在粉碎腔内，相对安装两个喷嘴。采用两股高速气流裹挟要粉碎的颗粒物互相碰撞来达到粉碎效果，具备有较高的能量利用率，能够有效防止气流粉碎机高速由于高速冲击而导致部件受损，可促使被粉碎颗粒污染的问题得以迎刃而解。
