高比表氢氧化钙生产线工艺流程分解

1、原料准备工段

原料：使用高品位的生石灰，要求CaO含量高（>92%），活性好，杂质少。

破碎：使用颚式破碎机将大块石灰石破碎至合适粒度。

煅烧：在立窑或回转窑中，于900-1100℃下煅烧，生成生石灰。

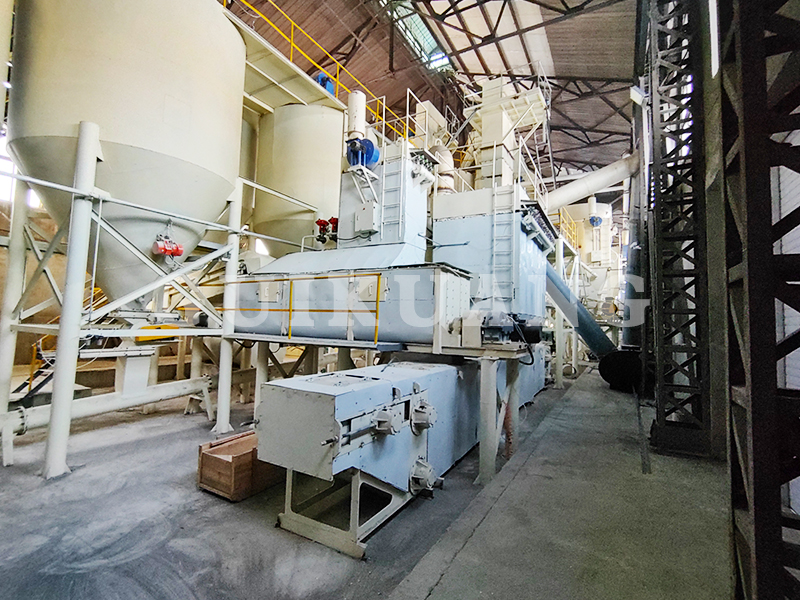

2、核心工段：干法消化与陈化

精选与给料：将煅烧好的生石灰经过振动筛、选粉机等设备，去除过烧、欠烧块和杂质，得到粒度均匀的精制生石灰。

定量给水：这是技术关键。通过精密计量系统，控制加入的水量。水量通常略高于化学计量比，但必须精确控制，以确保反应完全又不产生过多游离水。

‍干法消化：将精制生石灰与定量的水同时送入高效消化机。消化机内部通过搅拌、碾压，使水与生石灰在瞬间充分、均匀地混合反应。此过程会产生大量热量，使部分水分蒸发，最终得到含水量极低的干粉状氢氧化钙。

‍技术要点：消化温度、加水速度、搅拌强度的精确控制，是获得高比表面积的关键。

陈化：从消化机出来的氢氧化钙活性还不稳定，需要进入陈化仓静置一段时间（通常8-24小时）。这个过程可以让未完全消化的微小核心继续缓慢反应，并使其物理结构趋于稳定，进一步提升比表面积和活性。

3、后处理工段

改性（可选）：如果需要生产疏水性或具有特定表面性能的氢氧化钙，可以在陈化后进入表面改性机，通过加入硬脂酸等改性剂，对颗粒表面进行包覆处理。

分级：使用高效气流分级机对产品进行精细分级，去除过粗的颗粒，确保产品细度达标（如800目、1250目甚至更细）。

包装：分级后的合格产品通过真空包装机或吨袋包装机进行密封包装，防止吸潮和结块。
